| 產品分類 | 截止閥 |
| 口 徑 | DN15 - 50 mm |
| 壓 力 | ANSI 800 - 2500LB |
| 備 注 | 適用石油、化工、火力電站等各種工況的管路上 |
【產品說明】
J61Y、J11Y型內螺紋鍛鋼截止閥零部件材料：
|
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
|
|
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
閥蓋 |
A105 |
A276f304 |
A276F304(L) |
A276F316(L) |
|
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
銷釘 |
A276420 |
A276 304 |
||
|
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
填料壓板 |
A216WCB |
A351CF8 |
||
|
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
閥桿螺母 |
A276410 |
|||
|
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
銘牌 |
SS |
|||
|
手輪 |
A197 |
|||
|
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
|

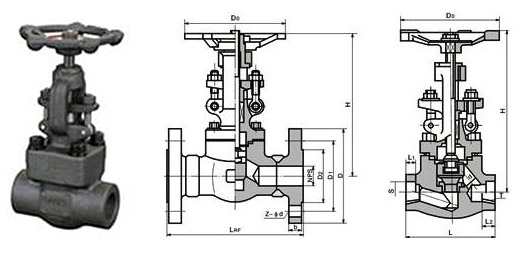

J61Y、J11Y型內螺紋鍛鋼截止閥外形及結構尺寸：
800LB
|
NPS |
全徑 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L |
92 |
111 |
120 |
152 |
172 |
200 |
|
|
H(開) |
171 |
207 |
240 |
258 |
330 |
355 |
|
|
W |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.1 |
3.5 |
6 |
7.5 |
11.4 |
14.6 |
|
焊接式 |
1.9 |
3.3 |
5.2 |
6.8 |
10.6 |
13.8 |
|
900LB - 2500LB
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
900Lb-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
|
H(開) |
333 |
333 |
333 |
408 |
408 |
524 |
|
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
|
重量 |
900LB-1500LB |
11.2 |
10.5 |
10.1 |
21 |
19.6 |
40.4 |
|
2500LB |
12.3 |
11.6 |
10.8 |
28 |
26.4 |
43.8 |
|
