產品分類 | 截止閥 |
口 徑 | DN15 - 200 mm |
壓 力 | PN1.6 - 16 Mpa |
備 注 | 適用于石油、天然氣、煤氣、石油液化氣及煉油、機場、化工、油氣儲運等的管道 |
【產品說明】
FJ41型節流截止放空閥性能參數:
型號 |
工作壓力(MPa) |
適用溫度(℃) |
適用介質 |
閥體材料 |
FJ41-16 |
1.6 |
≤350 |
水、蒸汽、油品等 |
碳鋼 |
FJ41-25 |
2.5 |
|||
FJ41-40 |
4 |
|||
FJ41-64 |
6.4 |
|||
FJ41-100 |
10 |
|||
FJ41-160 |
16 |
FJ41型節流截止放空閥零部件材料:
零件名稱 |
材質 |
零件名稱 |
材質 |
雙頭螺柱 |
35CrMo |
閥蓋 |
25 |
螺母 |
35 |
下填料墊 |
1Cr13 |
底蓋 |
20 |
中填料 |
PTFE |
O形圈 |
NBR |
中填料 |
NBR |
閥體 |
WCB |
上填料墊 |
1Cr13 |
閥座 |
20+ENP |
隔環 |
PTFE |
Spacingring |
|||
內六角圓柱頭螺釘 |
35 |
填料壓蓋 |
45 |
壓板 |
20 |
支架 |
WCB |
Pressingplate |
Yoke |
||
密封圈 |
NBR |
閥桿螺母 |
ZQAL9-4 |
芯套 |
20+ENP |
手輪 |
20 |
閥瓣 |
2Cr13+Ni60 |
螺母 |
35 |
鋼球 |
Gcr15 |
注脂閥 |
25+鍍鋅(組件) |
閥桿 |
2Cr13 |
|
|

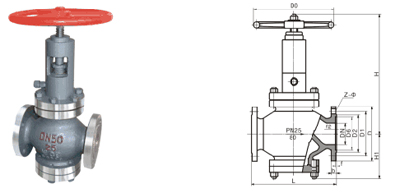

FJ41型節流截止放空閥外形及結構尺寸:
PN |
DN |
尺寸 |
重量 |
|||
(MPa) |
(mm) |
L |
H |
H1 |
D0 |
|
1.6 |
25 |
216 |
243 |
86 |
180 |
17 |
40 |
230 |
265 |
108 |
250 |
24 |
|
50 |
230 |
346 |
115 |
250 |
27 |
|
80 |
310 |
409 |
146 |
300 |
52 |
|
100 |
350 |
433 |
163 |
300 |
60 |
|
150 |
480 |
521 |
202 |
350 |
125 |
|
200 |
600 |
594 |
292 |
350 |
165 |
|
250 |
730 |
621 |
355 |
400 |
285 |
|
2.5 |
25 |
216 |
243 |
86 |
180 |
17 |
40 |
230 |
265 |
108 |
250 |
24 |
|
50 |
230 |
346 |
115 |
250 |
27 |
|
80 |
310 |
409 |
146 |
300 |
55 |
|
100 |
350 |
433 |
163 |
300 |
66 |
|
150 |
480 |
521 |
202 |
350 |
140 |
|
200 |
600 |
594 |
292 |
350 |
180 |
|
250 |
730 |
621 |
355 |
400 |
310 |
|
4 |
25 |
216 |
243 |
86 |
180 |
20 |
40 |
230 |
265 |
108 |
250 |
29 |
|
50 |
230 |
346 |
115 |
250 |
32 |
|
80 |
310 |
409 |
146 |
300 |
67 |
|
100 |
350 |
433 |
163 |
300 |
80 |
|
150 |
480 |
521 |
202 |
350 |
168 |
|
200 |
600 |
594 |
292 |
350 |
215 |
|
250 |
730 |
621 |
355 |
400 |
372 |
|
PN |
DN |
尺寸 |
重量 |
|||
(MPa) |
(mm) |
L |
H |
H1 |
D0 |
|
6.4 |
25 |
216 |
243 |
86 |
180 |
20 |
40 |
230 |
265 |
108 |
250 |
29 |
|
50 |
230 |
346 |
115 |
250 |
32 |
|
80 |
310 |
409 |
146 |
300 |
67 |
|
100 |
350 |
433 |
163 |
300 |
80 |
|
150 |
480 |
521 |
202 |
350 |
168 |
|
200 |
600 |
594 |
292 |
350 |
215 |
|
250 |
730 |
621 |
355 |
400 |
372 |
|
10 |
25 |
230 |
245 |
78 |
200 |
29 |
40 |
260 |
265 |
106 |
250 |
42 |
|
50 |
300 |
287 |
110 |
300 |
55 |
|
80 |
380 |
409 |
152 |
350 |
95 |
|
100 |
430 |
433 |
169 |
350 |
120 |
|
150 |
559 |
531 |
225 |
400 |
240 |
|
200 |
660 |
709 |
321 |
500 |
310 |
|
250 |
787 |
817 |
399 |
500 |
530 |
|
16 |
25 |
230 |
215 |
78 |
200 |
35 |
40 |
260 |
265 |
105 |
250 |
50 |
|
50 |
300 |
237 |
110 |
300 |
65 |
|
80 |
390 |
414 |
155 |
350 |
116 |
|
100 |
450 |
440 |
175 |
350 |
145 |
