| 產品分類 | 截止閥 |
| 口 徑 | DN6 - 20 mm |
| 壓 力 | PN2.5 - 12 Mpa |
| 備 注 | 適用于水、蒸汽、油品（J21H）和弱腐蝕性、腐蝕性（J21W）介質管路 |
【產品說明】
J21H、J21W 型 PN25、PN40、PN160型外螺紋截止閥：手動、外螺紋連接形式、直通式結構，閥座密封面材料為不銹鋼、工作壓力 2.5~4.0 MPa、公稱尺寸 DN6~DN20、閥體材料為碳素鋼（J21H）、不銹鋼（J21W），適用于水、蒸汽、油品（J21H）和弱腐蝕性、腐蝕性（J21W）介質管路中。
J21H、J21W 型 PN25 PN40 PN160外螺紋截止閥主要性能參數：
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
J21H-25 |
25 |
2.5 |
≤ 425 |
水、蒸汽、油品 |
|
J21H-40 |
40 |
4 |
||
|
J21W-25P |
25 |
2.5 |
≤ 150 |
弱腐蝕性介質 |
|
J21W-40P |
40 |
4 |
||
|
J21W-25R |
25 |
2.5 |
腐蝕性介質 |
|
|
J21W-40R |
40 |
4 |
||
|
21H-160 |
160 |
16 |
小于 425 |
水、蒸汽、油品等無腐蝕性介質 |
|
J21W-160P |
小于 150 |
鉻鎳鈦不銹鋼 |
||
|
J21W-160R |
|
J21H、J21W 型 PN25 PN40 外螺紋截止閥零部件材料：
|
型號 |
材料 |
|||
|
閥體、閥蓋 |
閥桿 |
密封面 |
填料 |
|
|
J21H-25 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
柔性石墨 |
|
J21H-40 |
||||
|
J21W-25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
聚四氟乙烯 |
|
J21W-40P |
||||
|
J21W-25R |
||||
|
J21W-40R |
||||
J21H、J21W 型 PN160 外螺紋截止閥零部件材料：
|
型號 |
材料 |
||||
|
閥體、閥蓋 |
閥桿、閥瓣、閥座 |
閥桿螺母 |
填料 |
手輪 |
|
|
J21H-160 |
碳素鋼鍛件 |
鉻不銹鋼 |
鑄鋁青銅 |
石棉石墨 |
球磨鑄鐵 |
|
J21W-160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
聚四氟乙烯 |
||
|
J21W-160R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
|||
J21H、J21W 型 PN25 PN40 外螺紋截止閥外形及結構尺寸 (mm)：
|
DN |
L |
H |
D0 |
D |
重量 / kg |
|
6 |
175 |
120 |
65 |
6 |
0.75 |
|
10 |
179 |
125 |
80 |
10 |
1 |
|
15 |
187 |
135 |
100 |
15 |
1.6 |
|
20 |
193 |
177 |
130 |
20 |
2.7 |

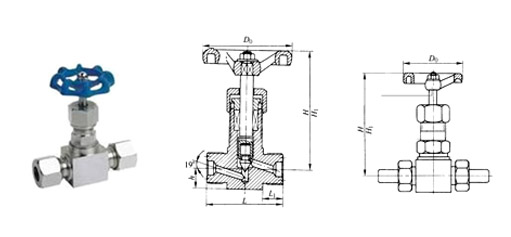

J21H、J21W 型PN120外螺紋截止閥外形及結構尺寸 (mm)：
|
DN |
L |
L1 |
h |
H |
H1 |
D0 |
|
6 |
60 |
15 |
15 |
85 |
91 |
65 |
|
10 |
60 |
15 |
15 |
89 |
99 |
65 |
|
15 |
60 |
15 |
15 |
100 |
115 |
65 |
