Z41Y法蘭式鍛鋼閘閥

產品分類	閘閥
口徑	DN10 - 50 mm
壓力	ASME150 - 2500 LB
備注	適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等

相關信息

服務承諾訂貨流程 閥門材料

產品概述
產品零部件材料
產品外形及結構尺寸

【產品說明】

法蘭式鍛鋼閘閥適用于Class150～2500LB、工作溫度-29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。在石油管道上應用較多。

【工作原理】

法蘭式鍛鋼閘閥有三種體蓋連接設計形式。第一種是體蓋螺栓連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修。第二種體蓋焊接連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏。第三種是壓力自緊式閥蓋鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。

【結構特點】

1、采用壓力自緊式密封，閥體支管兩端為焊接連接。

2、閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。

3、閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

Z41Y法蘭式鍛鋼閘閥零部件材料：

零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
墊片	316夾柔性石墨		316夾PTFE
閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
圓柱銷	A276 420		A276 304
填料壓套	A276 410		A182 F304(L)	A182 F316(L)
活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
填料壓板	A105		A182 F304
螺母	A194 2H	A194 4	A194 8	A194 8M
閥桿螺母	A276 420
鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
銘牌	SS
手輪	A197
潤滑墊片	A273 431
填料	柔性石墨		PTFE
適用介質	水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度	-29°C～425°C	-29°C～550°C	-29°C～200°C

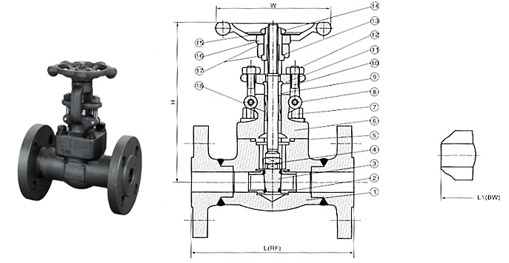

Z41Y法蘭式鍛鋼閘閥外形及結構尺寸：

Z41Y法蘭式鍛鋼閘閥 150Lb-600Lb
NPS			1/2	3/4	1	1¹/4	1¹/2	2
L(RF)	150Lb		108	117	127	140	165	203
L1(BW)	300Lb		145	152	165	178	190	216
	600Lb		165	190	216	229	241	292
H（開）	150,300Lb		158	169	197	236	246	283
H（開）	600Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
重量	150	RTJ	4.5	5.2	8.2	11.5	12.5	20.3
	150	BW	2.8	3.3	5.4	7.1	8.2	12.5
	300	RTJ	4.8	6.2	9.3	14	15.5	23.4
	300	BW	3.5	4.4	6.8	8.1	9.2	15.4
	600	RTJ	5.9	7.4	10.4	16.2	17.5	18.3
	600	BW	4.5	5.1	8.2	10.5	12.4	20.1

Z41Y法蘭式鍛鋼閘閥 900Lb-1500Lb
NPS		1/2	3/4	1	1¹/4	1¹/2	2
L(RTJ)	900-1500Lb	216	229	254	279	305	371
L1(BW)	900-1500Lb	216	229	254	279	305	368
H（開）		197	197	236	246	283	330
W		125	125	160	160	180	200
重量	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
重量	BW	5.2	9.3	12.4	13.8	18.9	27.5


文中數據、圖片對產品內容及性能參數、結構尺寸參數描述均只適用于參考，價格及詳情，請聯系我們，電話：0577-66999655
