| 產品分類 | 閘閥 |
| 口 徑 | DN15 - 50 mm |
| 壓 力 | PN16 - 160 |
| 備 注 | 適用范圍廣泛，可定制特殊材質，耐高溫，耐腐蝕 |
【產品用途】
Z61Y、Z61H鍛鋼閘閥系列產品不僅適用于中低壓，而且適用于高壓。石油、化工、制藥、化肥、電力行業等各種的工況上，截斷接通管路介質。
【產品特點】
1、結構緊湊、造型美觀、縮徑流道。結構特征：B.B或W.B；
2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。
【執行標準】
設計規范：JB/T 7746、API602
結構長度：JB/T 7746、工廠規范
承插口/螺紋：JB/T1751/GB7306、ANSI B16.11/B2.1
試驗與檢驗：JB/T 9092、API598
壓力-溫度：GB/T 9131、ANSI B16.34
產品標識：GB/T 12220、MSS SP25
供貨規范：JB/T 7928
【技術參數】
|
試驗項目 |
強度試驗 |
密封試驗 |
氣密封試驗 |
適用溫度（℃） |
適用介質 |
|
1.6 |
2.4 |
1.73 |
0.6 |
≤425 |
水、蒸汽、油品 |
|
2.5 |
3.8 |
2.75 |
|||
|
4 |
6 |
4.4 |
|||
|
6.4 |
9.6 |
7.04 |
|||
|
10 |
15 |
11 |
|||
|
16 |
24 |
17.6 |
|||
|
800Lb |
21 |
15.4 |
≤200 |
腐蝕性介質 |
【零部件材料】
|
序號 |
零件名稱 |
CS to ASTM 碳鋼 |
AS to ASTM 合金鋼 |
SS to ASTM 不銹鋼 |
|
|
A105 |
F22 |
F304(L) |
F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥座 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
銷釘 |
A276420 |
A182F304 |
||
|
9 |
填料壓套 |
A276410 |
A182F304(L) |
A182F316(L) |
|
|
10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料壓板 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
閥桿螺母 |
A276420 |
|||
|
14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
||

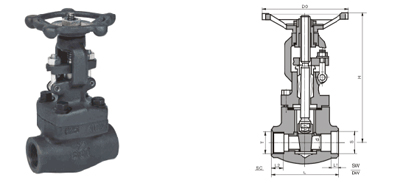

主要外形和連接尺寸：
|
稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
|
|
Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
120 |
28 |
43 |
14 |
11/4 |
21 |
201 |
166 |
|
40 |
135 |
36 |
49 |
15 |
11/2 |
21 |
227 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
|
Z41H-64 Z11H-64 Z61H-64 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
130 |
28 |
43 |
14 |
11/4 |
21 |
212 |
180 |
|
40 |
150 |
36 |
49 |
15 |
11/2 |
21 |
231 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
|
Z41H-100 Z11H-100 Z61H-100 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
130 |
28 |
43 |
14 |
11/4 |
21 |
212 |
180 |
|
40 |
150 |
36 |
49 |
15 |
11/2 |
21 |
231 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
|
Z41H-160 Z11H-160 Z61H-160 |
||||||||
|
15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
|
20 |
160 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
|
25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
|
32 |
130 |
28 |
43 |
14 |
11/4 |
21 |
212 |
180 |
|
40 |
150 |
36 |
49 |
15 |
11/2 |
21 |
231 |
180 |
|
50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
