Q341F、Q341Y型蝸桿傳動球閥

產品分類	球閥
口徑	DN100 - 300 mm
壓力	PN1.0 - 4.0 Mpa
備注	適用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域

相關信息

服務承諾訂貨流程 閥門材料

產品概述
產品性能參數
產品零部件材料

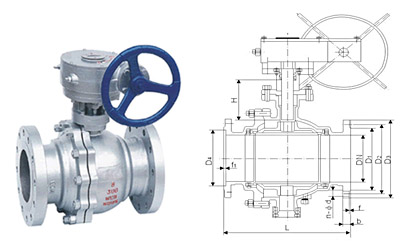

產品外形及結構尺寸

【產品說明】

Q341F、Q341Y 型 PN16~PN40 蝸桿傳動球閥：蝸桿傳動、法蘭連接、浮動球直通式結構形式，閥座密封面材料為PTFE、增強 PTFE塑料（Q341F）、金屬堆焊鈷基（Q341Y），公稱壓力 PN16~PN40，閥體材料為WCB、CF8、CF8M的球閥。

Q341F蝸輪傳動不銹鋼球閥主要由：不銹鋼閥體、蝸輪箱等零件組成。蝸輪不銹鋼球閥其密封形式主要有軟密封球閥和硬密封球閥兩大類。常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封。具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

【工作原理】

Q341F蝸輪傳動不銹鋼球閥只需要用蝸輪旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。

【結構特點】

1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣；

2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭；

3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置；

4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

Q341F、Q341Y型蝸桿傳動球閥性能參數：

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質
Q341F-16C	16	1.6	≤180	水、氣、油
Q341F-25	25	2.5
Q341F-40	40	4
Q341Y-16C	16	1.6	≤425	水、氣、油含顆粒介質
Q341Y-25	25	2.5
Q341Y-40	40	4
Q341F-16P	16	1.6	≤180	硝酸類
Q341F-25P	25	2.5
Q341F-40P	40	4
Q341Y-16P	16	1.6	≤450	水、氣、油含顆粒介質
Q341Y-25P	25	2.5
Q341Y-40P	40	4
Q341F-16R	16	1.6	≤180	硝酸類
Q341F-25R	25	2.5
Q341F-40R	40	4
Q341Y-16R	16	1.6	≤450	水、氣、油含顆粒介質
Q341Y-25R	25	2.5
Q341Y-40R	40	4

Q341F、Q341Y型蝸桿傳動球閥零部件材料：

型號	材料
	閥體	閥桿	密封面	填料
Q341F-16C	WCB	2Cr13	PTFE、增強 PTFE	PTFE
Q341F-25		304
Q341F-40		316
Q341Y-16C		1Cr18Ni9Ti	金屬堆焊鈷基	柔性石墨
Q341Y-25		1Cr18Ni12Mo2Ti
Q341Y-40
Q341F-16P	CF8	304	PTFE、增強 PTFE	PTFE
Q341F-25P
Q341F-40P
Q341Y-16P			金屬堆焊鈷基	柔性石墨
Q341Y-25P
Q341Y-40P
Q341F-16R	CF8M	316	PTFE、增強 PTFE	PTFE
Q341F-25R
Q341F-40R
Q341Y-16R			金屬堆焊鈷基	柔性石墨
Q341Y-25R
Q341Y-40R

Q341F、Q341Y 型 PN16 蝸桿傳動球閥主要外形及結構尺寸：

DN	L	D	H	重量/kg
125	320	245	542	110
150	360	280	572	130
200	457	335	638	200
250	533	405	828	245
300	610	460	948	500

Q341F、Q341Y 型 PN25 蝸桿傳動球閥主要外形及結構尺寸：

DN	L	D	H	重量/kg
100	305	230	528	90
125	381	270	547	130
150	403	300	592	170
200	419	360	791	250
250	568	425	926	385
300	648	485	948	625

Q341F、Q341Y 型 PN40 蝸桿傳動球閥主要外形及結構尺寸：

DN	L	D	H	重量/kg
100	305	230	528	95
125	381	270	547	135
150	403	300	592	175
200	419	375	791	265
250	568	445	926	524
300	648	510	948	665


文中數據、圖片對產品內容及性能參數、結構尺寸參數描述均只適用于參考，價格及詳情，請聯系我們，電話：0577-66999655
