| 產品分類 | 球閥 |
| 口 徑 | DN6 - 100 mm |
| 壓 力 | PN1.6 - 6.3 Mpa |
| 備 注 | 適用于水、蒸汽、油品、硝酸、醋酸等多種介質 |
【產品說明】
Q11F型二片式內螺紋球閥性能參數：
|
公稱通徑 |
DN（mm） |
6～100mm |
||
|
公稱壓力 |
PN（MPa） |
2.5 |
4 |
6.4 |
|
試驗壓力 |
強度試驗壓力 |
3.8 |
6 |
9.6 |
|
高壓密封試驗壓力 |
3 |
4.8 |
7.6 |
|
|
低壓氣密封試驗壓力 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性等。 |
|||
|
適用溫度 |
< 150℃(PTFE) < 300℃(PLL) |
|||
Q11F型二片式內螺紋球閥零部件材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油 |
Q11F-16C Q11F-25C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不 銹 鋼 SS304 |
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL |
聚四氟乙烯PTFE對位聚苯PPL |
|
Q11F-40C Q11F-64C |
||||||
|
硝酸類 |
Q11F-16P Q11F-25P |
SS304/1Cr18Ni19Ti |
SS304/1Cr18Ni9Ti |
|||
|
Q11F-40P Q11F-64P |
||||||
|
醋酸類 |
Q11F-16R Q11F-25R |
SS316/Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |
|||
|
Q11F-40R Q11F-64R |

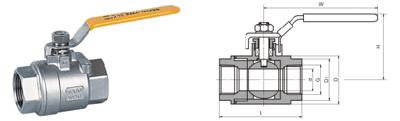

Q11F型二片式內螺紋球閥外形及結構尺寸：
|
公稱通徑 |
管螺紋 |
尺寸（mm） |
重量WT（g） |
|||||
|
d |
L |
W |
H |
E |
D |
D |
||
|
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
11/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
11/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
