產品分類 | 止回閥 |
口 徑 | DN15 - 300 mm |
壓 力 | PN1.6 - 10 Mpa |
備 注 | 適用于凈化設備、石油、化工、冶金、電力、輕紡等生產 |
【產品說明】
H41H、H41Y型PN16~PN100升降式鋼制止回閥性能參數:
型號 |
H41H-16C~100 |
H41Y-16C~100 |
H41W-16P~100 |
工作壓力(MPa) |
1.6~10.0 |
||
適用溫度(℃) |
≤425 |
≤150 |
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
H41H、H41Y型PN16~PN100升降式鋼制止回閥零部件材料:
材料 |
閥體、閥蓋 |
碳鋼 |
鉻鎳鈦不銹鋼 |
|
密封面 |
堆焊鉻不銹鋼 |
堆焊硬質合金 |
鉻鎳鈦不銹鋼 |
|
墊片 |
鋼帶石墨參纏繞 |
聚四氟乙烯 |

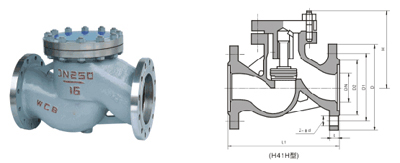

H41H、H41Y型PN16~PN100升降式鋼制止回閥外形及結構尺寸:
公稱通徑 |
主要外形尺寸和連接尺寸 |
||||||
L |
D |
D1 |
D2 |
b |
Z-d |
H |
|
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I |
|||||||
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
77 |
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
77 |
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
80 |
32 |
180 |
135 |
100 |
75 |
16 |
4-18 |
85 |
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
95 |
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
105 |
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
120 |
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
130 |
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
140 |
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
155 |
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
180 |
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
215 |
250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
260 |
300 |
850 |
460 |
410 |
375 |
34 |
12-25 |
315 |
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I |
|||||||
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
100 |
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
105 |
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
130 |
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
135 |
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
149 |
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
160 |
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
169 |
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
194 |
125 |
400 |
270 |
220 |
180 |
28 |
8-25 |
222 |
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
255 |
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
305 |
250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
355 |
300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
410 |
