| 產品分類 | 水利控制閥 |
| 口 徑 | DN80 - 450 mm |
| 壓 力 | PN10 - 25 |
| 備 注 | 適用于保護水泵，防止水錘、水擊聲以及水泵倒轉 |
【產品說明】
700X多功能水泵控制閥性能參數：
|
型號 |
H741X-10 |
H741X-16 |
H741X-25 |
|
工作壓力（MPa） |
1 |
1.6 |
2.5 |
|
適用溫度（℃） |
0～80 |
||
|
適用介質 |
水 |
||
700X多功能水泵控制閥零部件材料：
|
材料 |
閥體、閥蓋 |
鑄鐵 |
|
閥桿 |
鉻不銹鋼 |
|
|
閥座、閥盤 |
青銅 |
|
|
膜片 |
丁晴橡膠 |

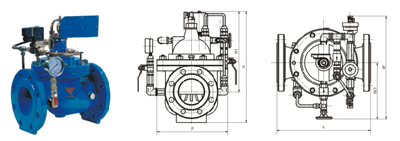

700X多功能水泵控制閥外形及結構尺寸：
|
DN |
80 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
|
H |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
700X多功能水泵控制閥安裝示意圖：
當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。
