KD7T42/3P型彈簧式快關蝶閥

產品分類	蝶閥
口徑	DN400 - 1600 mm
壓力	PN0.6 - 2.5 Mpa
備注	適用于熱電廠并聯機組和煤氣余熱發電機組上,用以作為保護系統

相關信息

服務承諾訂貨流程 閥門材料

產品概述
產品性能參數
產品零部件材料
產品外形及結構尺寸

【產品說明】

KD7T42/3P 彈簧式快關蝶閥在煤氣余熱發電系統和抽汽供熱式汽輪機系統中，本西類閥門作為系統安全的保障，得到了日益廣泛的應用。其關閉迅速、流通阻力笑、截止可密封等優良性能使其可以代替原來系統設計中電動截止閥和止回閥使用。產品主要用在熱電廠并聯機組和煤氣余熱發電機組上,用以作為保護系統安全得緊急切斷閥門。

【結構特點】

1、快速關閉時間可達0.5秒，緊急切斷安全可靠；

2、三偏心金屬密，封結構啟閉輕便靈活,密封零泄露；

3、常溫介質可選用雙偏心軟密封結構,造價低,密封可靠；

4、關閥末端緩沖，有效避免閥門慣性沖擊；

5、可以用彈簧實現快關，液可以用蓄能器實現快關，兩種形式異曲同工，同樣安全可靠。

【執行標準】

設計參照：GB/T 12238、JB/T 5299、JB/T 8527

法蘭標準：GB/T 17241、GB/T 9113

結構長度標準：GB/T 12221

壓力試驗：GB/T 13927

KD7T42/3P型彈簧式快關蝶閥性能參數：

公稱通經（mm）		400～1600
公稱壓力（MPa）		0.6	1	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
工作壓力（MPa）		0.6	1	1.6
適用介質		水、蒸汽、煤氣
適用溫度（℃）		軟密封：≤80℃；硬密封：≤425℃

KD7T42/3P型彈簧式快關蝶閥零部件材料：

零件名稱	材料
閥體、蝶板	灰鑄鐵、球墨鑄鐵、碳素鋼
閥軸	不銹鋼
密封圈	不銹鋼、NBR
填料	NBR

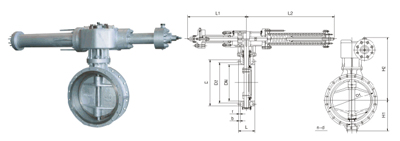

KD7T42/3P型彈簧式快關蝶閥外形及結構尺寸：

DN	P	L	L1	L2	H1	H2	法蘭連接尺寸
400	0.6	216	966	1449	320	780	GB/T17241 DB/T9113
	1	216	966	1449	330	785
	1.6	216	966	1449	345	800
450	0.6	222	966	1449	370	805
	1	222	966	1449	380	810
	1.6	222	966	1449	395	835
500	0.6	229	966	1449	400	898
	1	229	966	1449	410	898
	1.6	229	966	1449	425	898
6000	0.6	267	966	1449	440	898
	1	267	966	1449	460	920
	1.6	267	1150	1820	470	1020
700	0.6	292	966	1449	436	950
	1	292	1150	1820	550	1075
	1.6	292	1150	1820	570	1100
800	0.6	318	1150	1820	625	1142
	1	318	1150	1820	640	1158
	1.6	318	1150	1820	660	1183
900	0.6	330	1150	1820	700	1190
	1	330	1150	1820	710	1210
	1.6	330	1150	1820	725	1239
1000	0.6	410	1150	1820	760	1250
	1	410	1150	1820	770	1275
	1.6	410	1360	2180	790	1306
1200	0.6	470	1150	1820	875	1360
	1	470	1360	2180	890	1385
	1.6	470	1360	2180	915	1418
1400	0.6	530	1360	2180	1000	1478
	1	530	1360	2180	1020	1510
	1.6	530	1360	2180	1045	1546
1600	0.6	600	1360	2180	1120	1599
	1	600	1360	2180	1140	1639
	1.6	600	1610	2520	1170	1738


文中數據、圖片對產品內容及性能參數、結構尺寸參數描述均只適用于參考，價格及詳情，請聯系我們，電話：0577-66999655
